Sur un véhicule ancien équipé de capteurs ABS passifs inductifs, le diagnostic ne passe ni par une valise OBD ni par un oscilloscope haut de gamme. Un multimètre, une inspection méthodique du faisceau et une vérification mécanique de la couronne dentée suffisent à couvrir la quasi-totalité des pannes. Nous détaillons ici la méthode complète, avec les pièges propres aux véhicules sans électronique embarquée avancée.
Entrefer et couronne dentée : le diagnostic mécanique avant toute mesure électrique
Sur les véhicules anciens, la majorité des faux diagnostics de capteur ABS proviennent d’un problème mécanique ignoré. Le capteur passif génère son signal grâce au passage des dents d’une couronne devant un noyau magnétique. Si l’entrefer entre capteur et couronne est trop important, le signal s’affaiblit jusqu’à devenir inexploitable par le calculateur, surtout à basse vitesse.

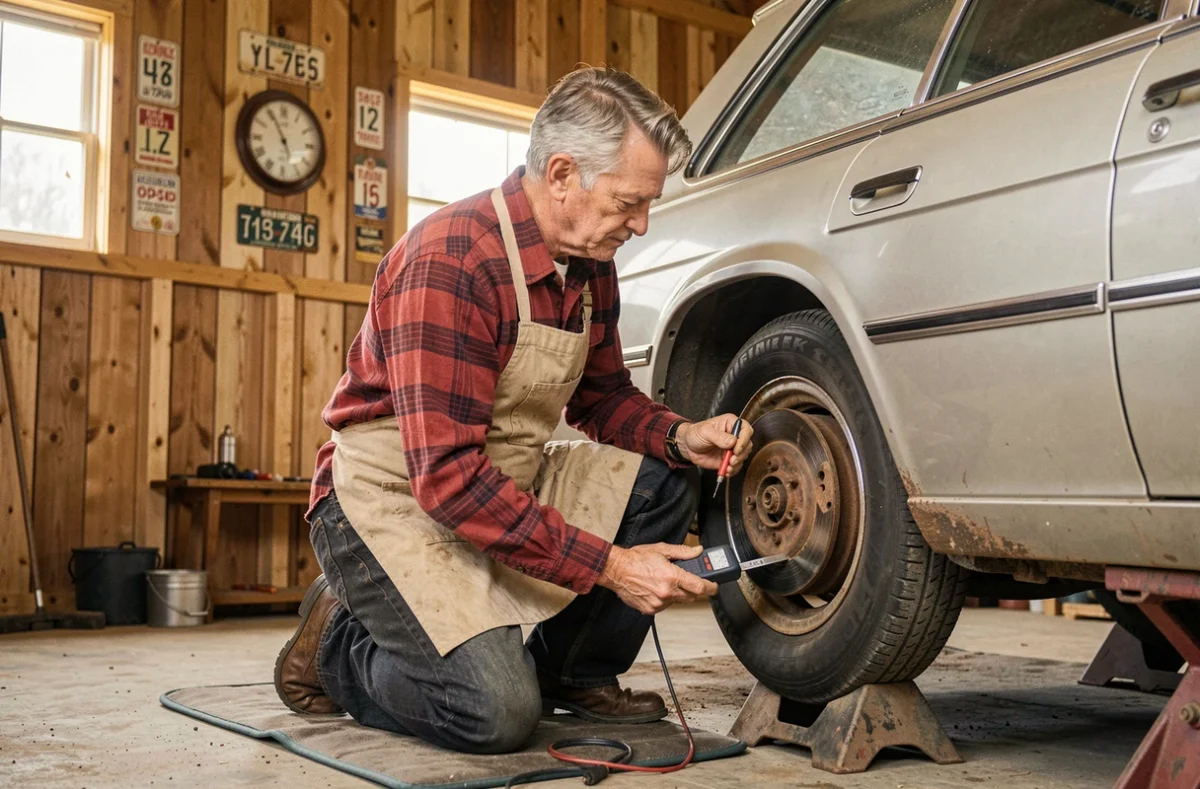

Avant de sortir le multimètre, nous recommandons de déposer le capteur et d’inspecter visuellement la couronne dentée sur le moyeu ou le disque de frein. Sur un véhicule de plus de quinze ans, la rouille, les projections de terre et les chocs peuvent casser ou émousser plusieurs dents. Une seule dent manquante suffit à générer un signal irrégulier que le calculateur interprète comme une perte de vitesse de roue.
Vérifiez aussi que le capteur est correctement plaqué dans son logement. La corrosion du porte-capteur repousse progressivement la sonde, augmentant l’entrefer au-delà de la tolérance. Un nettoyage du logement au papier abrasif fin et un repositionnement en butée règlent parfois le problème sans remplacement de pièce.
Tester un capteur ABS passif au multimètre : résistance et tension
Le capteur inductif passif est une bobine enroulée autour d’un aimant. Deux mesures suffisent à établir son état.
Mesure de résistance statique

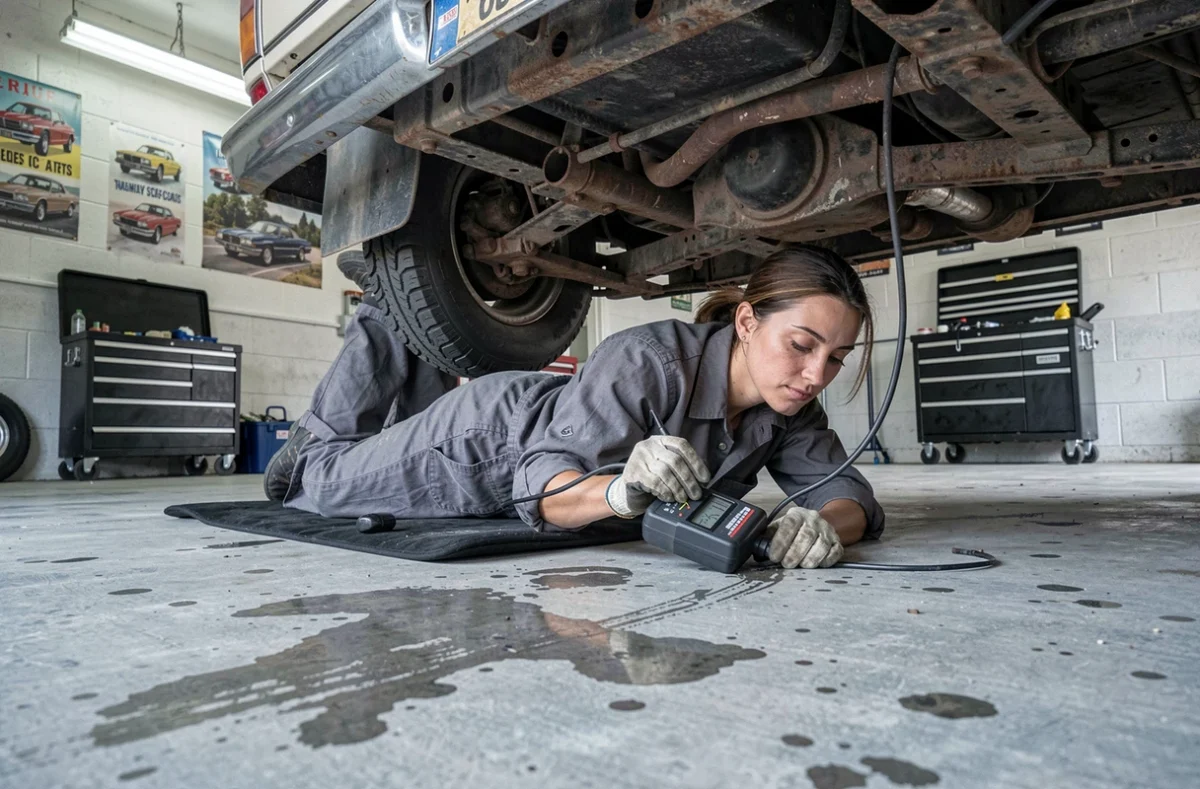

Débranchez le connecteur du capteur côté faisceau. Placez le multimètre en mode ohmmètre sur les deux broches du capteur. La résistance d’un capteur passif se situe généralement entre 800 et 2000 ohms. Une valeur infinie signale une coupure de la bobine interne. Une valeur proche de zéro indique un court-circuit.
Attention, la valeur exacte dépend du constructeur et du modèle. Si vous disposez de la donnée constructeur, comparez. En l’absence de référence, une résistance stable dans cette plage est un bon indicateur de fonctionnement.
Mesure de tension alternative en rotation
Rebranchez le capteur, placez le multimètre en mode tension alternative (VAC) sur les bornes du connecteur côté faisceau. Faites tourner la roue à la main. Le capteur doit générer une tension sinusoïdale. Plus la roue tourne vite, plus la tension monte.
- Rotation lente à la main : quelques dizaines de millivolts suffisent à confirmer que le capteur génère un signal
- Rotation rapide (roue levée, marche engagée au cric) : la tension doit monter de façon proportionnelle et régulière
- Signal absent ou erratique : capteur défaillant, ou couronne dentée endommagée (revenir au diagnostic mécanique)
Cette mesure dynamique est plus fiable que la simple résistance. Un capteur peut afficher une résistance correcte et ne plus générer de signal si l’aimant permanent est partiellement démagnétisé.
Faisceau et connectique : la panne invisible sur véhicule ancien
Nous observons sur le terrain que la connectique est responsable d’une part très importante des défauts ABS sur les véhicules âgés, souvent davantage que le capteur lui-même. Le câble du capteur ABS suit le bras de suspension et subit des flexions permanentes, des projections d’eau salée et des frottements contre les pièces de train roulant.
Points de contrôle du faisceau
- Inspectez toute la longueur du câble entre le capteur et le connecteur au châssis. Cherchez les zones où la gaine est fendue, écrasée ou absente
- Vérifiez les fiches de raccordement : une oxydation verte ou blanche sur les broches du connecteur crée une résistance parasite qui fausse le signal
- Mesurez la continuité entre les broches du capteur et celles du connecteur côté calculateur. Toute résistance anormale dans le câble désigne un fil endommagé
- Contrôlez la masse du capteur si le montage en comporte une. Un défaut de masse génère un signal instable sans code défaut explicite sur les systèmes anciens
Sur les véhicules sans prise diagnostic OBD-II normalisée (avant 1996 en Europe, parfois jusqu’à 2001 selon les constructeurs), il n’y a pas de code défaut lisible facilement. Le voyant ABS s’allume, et c’est tout. La rigueur du contrôle visuel et électrique du faisceau compense l’absence de diagnostic électronique.
Distinguer un capteur ABS défaillant d’un problème de calculateur ou de bloc hydraulique
Une fois le capteur, la couronne et le faisceau validés, le défaut se situe en amont : calculateur ABS ou bloc hydraulique. Sur un véhicule ancien, remplacer un bloc ABS complet coûte souvent plus cher que la valeur résiduelle du véhicule. Il faut donc être certain du diagnostic avant d’engager cette dépense.
Comparez les mesures de résistance et de tension des quatre capteurs de roue entre eux. Des valeurs homogènes avec un voyant ABS persistant orientent vers un défaut interne du calculateur. Si un seul capteur présente des valeurs aberrantes, le diagnostic est plus simple.
Sur certains véhicules des années 1990, le calculateur ABS stocke des codes défaut accessibles par clignotement du voyant (méthode de lecture par comptage des flashs, propre à chaque constructeur). Consultez la documentation technique de votre modèle pour savoir si cette fonction existe. Elle permet d’identifier la roue concernée sans valise de diagnostic.
Le test au multimètre reste la méthode la plus accessible et la plus fiable pour isoler un capteur ABS défectueux sur un véhicule dépourvu d’électronique avancée. La clé du diagnostic tient moins dans la mesure elle-même que dans l’inspection systématique de la chaîne complète, du logement de capteur jusqu’au connecteur du calculateur. Négliger la couronne dentée ou le faisceau mène à des remplacements inutiles de capteurs parfaitement fonctionnels.
